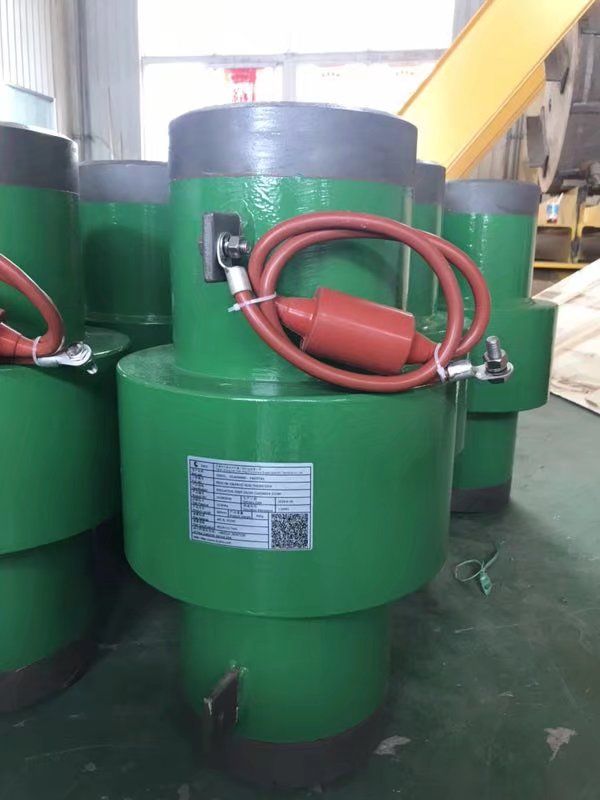

绝缘接头的材质安装方式
绝缘接头是用于管道系统中，实现电绝缘、防止电化学腐蚀（如杂散电流腐蚀）的关键部件，其材质选择和安装方式直接影响绝缘性能、使用寿命及管道安全性。以下从
核心材质（主体、绝缘件、密封件） 和
标准安装流程（含注意事项） 两方面详细说明：
一、绝缘接头的核心材质组成
绝缘接头由
金属主体（承压结构）、
绝缘件（电绝缘核心）、
密封件（防泄漏 + 辅助绝缘） 三部分组成，各部分材质需兼顾承压能力、绝缘性能、耐腐蚀性及工况适配性（如介质温度、压力、环境湿度等）。
1. 金属主体材质（承压与结构支撑）
主体材质需与所连接的管道材质匹配，保证力学性能（强度、韧性）和耐腐蚀性一致，避免因材质差异导致的电化学腐蚀或结构失效。常见材质如下：
| 材质类型 |
代表材质 |
适用场景 |
核心特性 |
| 碳钢系列 |
Q235B、20# 无缝钢 |
常温、低压（≤10MPa）、非腐蚀性介质管道（如输水、输油管道） |
成本低、强度高，需配合防腐涂层（如 3PE、环氧粉末）使用，不耐酸碱腐蚀 |
| 不锈钢系列 |
304、316L 不锈钢 |
中高压（≤42MPa）、腐蚀性介质（如化工溶液、海水）或洁净管道（食品、医药） |
耐腐蚀性强（316L 含钼，耐氯离子腐蚀更优）、耐高温（≤450℃），成本较高 |
| 合金钢管系列 |
16Mn、Cr5Mo 合金钢 |
高温高压管道（如蒸汽管道、热油输送管道，温度 200-450℃，压力 10-25MPa） |
高温强度高、抗蠕变性能好，适用于工业恶劣工况，需控制焊接工艺防止脆化 |
| 有色金属系列 |
铜合金（黄铜、紫铜） |
低压、低流速的导电介质管道（如电缆保护管、精密液压管道） |
导电性好（但需通过绝缘件阻断电流）、耐低温，不适用于高压或强磨损工况 |
2. 绝缘件材质（电绝缘核心）
绝缘件是阻断杂散电流、实现电绝缘的关键，需满足
高绝缘电阻（≥10⁶Ω）、
耐击穿电压（≥15kV）、耐温、耐介质腐蚀及抗老化性能。
| 材质名称 |
适用温度范围 |
核心优势 |
注意事项 |
| 环氧树脂（EP） |
-40~120℃ |
绝缘性能优异、机械强度高（抗压强度≥100MPa）、与金属粘结性好，成本适中 |
耐紫外线差，户外使用需加防护层；长期接触强极性溶剂（如丙酮）易老化 |
| 聚四氟乙烯（PTFE） |
-200~260℃ |
耐高低温、耐强腐蚀（酸、碱、有机溶剂均耐受）、摩擦系数低 |
机械强度较低（易变形），加工难度大，成本高，仅用于特殊恶劣工况（如化工强酸管道） |
| 不饱和聚酯树脂（UPR） |
-30~80℃ |
成本低、成型性好，绝缘电阻≥10⁵Ω |
耐温性和耐腐蚀性较差，仅适用于低压、常温、非腐蚀性介质（如民用输水管道） |
| 陶瓷（Al₂O₃） |
-200~800℃ |
绝缘电阻极高（≥10¹⁰Ω）、耐高温、耐磨损，适用于高温高压管道（如电厂蒸汽管） |
脆性大（抗冲击差），安装时需避免碰撞，重量大，成本高 |
3. 密封件材质（防泄漏 + 辅助绝缘）
密封件需同时满足
密封性能（无介质泄漏） 和
辅助绝缘性能，材质需与介质兼容，避免溶胀、老化。
| 材质名称 |
适用温度 |
耐介质类型 |
绝缘性能 |
适用场景 |
| 丁腈橡胶（NBR） |
-40~120℃ |
油类、水、弱酸弱碱 |
一般 |
输油、输水管道（*常用） |
| 氟橡胶（FKM） |
-20~200℃ |
强腐蚀介质（酸、碱、有机溶剂） |
良好 |
化工、酸碱管道 |
| 硅橡胶（VMQ） |
-60~200℃ |
水、空气、弱极性介质 |
优异 |
高温或低温环境（如户外管道） |
| 聚四氟乙烯（PTFE） |
-200~260℃ |
全介质兼容 |
优异 |
极端工况（高温、强腐蚀） |
二、绝缘接头的标准安装方式与流程
绝缘接头的安装需严格遵循 “
适配管道、精准定位、规范连接、绝缘检测” 原则，避免因安装不当导致绝缘失效或管道泄漏。以下为通用安装流程（以埋地输油 / 输水管道为例）：
1. 安装前准备（关键前提）
- 材质与规格核对：确认绝缘接头的公称直径（DN）、压力等级（PN）、材质（主体 / 绝缘件 / 密封件）与管道匹配，检查产品合格证、绝缘性能检测报告（出厂时需通过绝缘电阻和耐压测试）。
- 现场工况清理：清理管道连接端的油污、锈蚀、毛刺（用砂纸或角磨机打磨至金属光泽），避免杂质影响密封和绝缘；检查管道轴线是否平直（偏差≤3‰管径），避免安装后产生应力。
- 工具与辅料准备：准备对应规格的焊接设备（如电弧焊机、氩弧焊机，不锈钢需用惰性气体保护）、绝缘电阻测试仪（量程≥10⁶Ω）、密封胶（辅助密封，可选）、防腐材料（如热收缩套，用于安装后外防腐）。
2. 核心安装步骤（分焊接式 / 法兰式）
绝缘接头按连接方式分为
焊接式（*常用，适用于长距离管道） 和
法兰式（适用于需拆卸的场景，如设备接口），安装流程略有差异：
（1）焊接式绝缘接头安装（主流方式）
- 定位与固定：将绝缘接头吊装至管道接口处，调整其轴线与管道轴线重合（偏差≤1mm/m），用支架临时固定（避免焊接时移位）；注意绝缘接头的 “流向标记”（若有），需与介质流向一致。
- 分段焊接（避免损伤绝缘件）：
- 先焊接非绝缘侧（远离绝缘件的一端）：采用 “对称点焊 + 分层焊接”，焊接电流根据材质调整（碳钢约 100-150A，不锈钢约 80-120A），每焊完一层需降温至 60℃以下（用湿布冷却，避免高温传导至绝缘件导致老化）。
- 待非绝缘侧冷却后，焊接绝缘侧（靠近绝缘件的一端）：焊接时在绝缘件附近包裹湿石棉布降温，焊接速度加快，减少热输入；禁止在绝缘接头本体上引弧（防止电弧击穿绝缘件）。
- 焊缝检测：焊接完成后，清除焊渣，用超声波探伤（UT）检测焊缝内部质量（无裂纹、未熔合等缺陷），用肥皂水检测焊缝密封性（无气泡泄漏）。
（2）法兰式绝缘接头安装（可拆卸场景）
- 法兰对齐：将绝缘接头的法兰端与管道法兰对齐，确保螺栓孔完全对应（偏差≤2mm），避免强行穿螺栓导致法兰变形。
- 密封件安装：在绝缘接头法兰的密封槽内放入密封件（需与介质兼容），确保密封件无破损、无扭曲，可在密封件表面涂抹少量润滑脂（与介质兼容），便于安装。
- 螺栓紧固：采用 “对角均匀紧固” 方式拧紧螺栓（使用扭矩扳手，按厂家规定扭矩值紧固，如 PN10 压力等级，M20 螺栓扭矩约 80-100N・m），分 2-3 次紧固，避免单边受力导致密封失效；禁止过度紧固（防止密封件压缩变形或法兰损坏）。
3. 绝缘性能检测（安装后必做）
- 绝缘电阻测试：用绝缘电阻测试仪（DC 500V）测量绝缘接头两侧金属部分的绝缘电阻，要求≥10⁶Ω（埋地管道需≥5×10⁵Ω，因土壤湿度影响）；若电阻过低，需检查绝缘件是否破损、密封件是否老化，或焊接时是否损伤绝缘层。
- 耐压测试：按管道设计压力的 1.5 倍进行水压测试（如设计压力 10MPa，测试压力 15MPa），保压 30 分钟，观察绝缘接头无泄漏、无变形，且绝缘电阻无明显下降（下降幅度≤10%）。
4. 后续防护（延长使用寿命）
- 埋地管道防腐：对绝缘接头外表面及焊缝进行防腐处理（如缠绕 3PE 防腐带、涂刷环氧煤沥青漆），防腐层需覆盖至管道防腐层 100mm 以上，避免土壤腐蚀。
- 户外管道防护：露天安装的绝缘接头需加装防护套（如不锈钢保护壳），防止日晒雨淋导致绝缘件老化、密封件失效；寒冷地区需做好防冻措施（如包裹保温层）。
- 定期巡检：每 6-12 个月检测一次绝缘电阻（尤其埋地管道，需排除土壤湿度影响），每年检查一次密封性能和防腐层完整性。
三、安装关键注意事项
- 避免热损伤：焊接时必须控制热输入，绝缘件附近温度不得超过其耐温上限（如环氧树脂≤120℃），否则会导致绝缘电阻骤降甚至失效。
- 防止机械损伤：安装过程中禁止敲击、碰撞绝缘接头本体，尤其是绝缘件部位；法兰式安装时，螺栓紧固力度需严格按厂家规定，避免绝缘件受压变形。
- 适配工况：严禁在超过绝缘接头压力、温度等级的工况下使用（如 PN10 接头不可用于 15MPa 压力管道）；介质为强腐蚀、高温时，必须选用对应材质的绝缘件和密封件（如 PTFE 绝缘件 + 氟橡胶密封件）。
- 接地配合：绝缘接头需与管道的阴极保护系统配合使用（如牺牲阳极、外加电流保护），但需确保绝缘接头两侧的阴极保护系统相互独立，避免电流通过绝缘接头流失。
