详细信息
电位传送器的材质和结构
在阴极保护及工业电化学监测领域，电位传送器的材质选择和结构设计需同时满足信号精准传输、抗现场干扰、适应复杂环境三大核心需求 —— 材质决定设备的耐腐蚀性、绝缘性与结构稳定性，结构则影响信号处理效率、安装便利性及后期维护成本。以下从核心材质和整体结构两方面，结合功能需求展开详细解析：
一、电位传送器的核心材质（按功能模块分类）
电位传送器的材质选择需针对不同模块的功能特性差异化设计，重点解决 “绝缘抗干扰”“防腐耐环境”“信号无损耗传输” 三大问题，具体如下：
1. 外壳材质：防护外部环境干扰与腐蚀
外壳是设备的 “道防线”，需隔绝粉尘、水汽、化学腐蚀介质，同时避免外部电磁干扰影响内部电路，主流材质及特性如下：
材质类型 核心特性 适用场景 注意事项
ABS 工程塑料 - 绝缘性能优异（体积电阻率≥10¹⁴Ω・cm），可阻断外部杂散电流干扰；
- 重量轻（密度 1.05g/cm³）、易加工，成本较低；
- 耐一般潮湿环境（RH≤90%），但不耐强腐蚀。 室内环境（如控制室柜内、干燥地区管道测试桩内）、无腐蚀性的户外轻度防护场景（IP65 防护等级）。 长期暴露在阳光直射环境下易老化变脆，需选择添加抗 UV 剂的改性 ABS 材质。
304 不锈钢 - 耐腐蚀性强（可耐受中性盐雾 1000 小时以上），适应化工区、沿海盐雾环境；
- 机械强度高（抗拉强度≥515MPa），抗冲击、抗振动；
- 电磁屏蔽性能优异，可减少外部高频干扰。 户外恶劣环境（如沿海大桥、化工厂区、高湿度土壤区）、需要高强度防护的场景（IP67/IP68 防护等级）。 需确保不锈钢外壳的焊接处密封良好（如采用激光焊接），避免水汽从缝隙渗入内部电路。
铝合金（ADC12 + 阳极氧化） - 重量轻（密度 2.7g/cm³，仅为不锈钢的 1/3），便于户外支架安装；
- 阳极氧化层（厚度≥10μm）可提升耐腐蚀性，且绝缘性优于不锈钢；
- 成本介于 ABS 与 304 不锈钢之间。 户外中等腐蚀环境（如内陆工业区、潮湿土壤区）、对重量有要求的场景（如高空钢结构监测）。 避免在强酸 / 强碱环境中使用（如 pH＜4 或 pH＞10），阳极氧化层可能被腐蚀破坏。
2. 内部电路关键材质：保障信号精准处理
内部电路是电位传送器的 “核心大脑”，材质选择直接影响信号采集精度、隔离性能与长期稳定性，重点关注以下部件：
隔离模块材质：核心为光电耦合器（光耦） 或电磁隔离芯片，光耦的发光二极管采用砷化镓（GaAs） 材质（发光效率高、响应速度快，≤0.1μs），接收端采用硅光敏三极管（线性度好，确保隔离后信号无失真）；电磁隔离芯片则通过坡莫合金（Ni-Fe 合金） 磁芯实现磁隔离（磁导率高，隔离电压≥2500V AC，抗共模干扰能力强）。
运算放大器（运放）与电阻电容：运放采用高精度 CMOS 工艺芯片（如 TI 的 OPA2376），输入失调电压≤10μV，确保微弱 mV 级电位信号被精准放大；电阻选用金属膜电阻（精度 ±0.1%，温度系数≤5ppm/℃，避免温度变化导致放大倍数漂移），电容选用陶瓷电容（MLCC） 或钽电容（高频特性好，无电解液泄漏风险，适应 - 40℃~+85℃宽温环境）。
接线端子材质：输入 / 输出 / 电源端子采用黄铜（H62）镀金材质 —— 黄铜确保机械强度（插拔寿命≥100 次），镀金层（厚度≥0.5μm）可降低接触电阻（≤5mΩ），避免端子氧化导致信号衰减（尤其在潮湿环境中，镀金端子的抗氧化性远优于镀锡端子）。
3. 线缆与绝缘材质：确保信号无干扰传输
电位传送器的线缆及内部绝缘结构需解决 “信号衰减”“电磁干扰”“漏电” 三大问题：
输入 / 输出线缆：输入信号线（连接参比电极与传送器）采用屏蔽双绞线，导体为无氧铜（OFC）（电阻率≤0.0172Ω・mm²/m，信号传输损耗小），绝缘层为聚氯乙烯（PVC） 或交联聚乙烯（XLPE）（耐温范围 - 40℃~+105℃，绝缘电阻≥10¹²Ω・cm），屏蔽层为镀锡铜网（覆盖率≥85%，可有效抑制电磁干扰）；输出线缆（连接传送器与后端系统）采用普通无氧铜双绞线，绝缘层同样为 PVC/XLPE，确保长距离（≤1000 米）传输时信号无明显衰减。
内部绝缘材质：电路板与外壳之间、不同电路模块之间的绝缘采用环氧树脂（EP）灌封胶或聚四氟乙烯（PTFE）垫片—— 环氧树脂灌封胶（导热系数≥0.8W/m・K）可同时实现绝缘、防水、散热功能，适应户外潮湿环境；PTFE 垫片（耐温 - 200℃~+260℃，绝缘电阻≥10¹⁶Ω・cm）则用于高温场景下的模块隔离，避免高温导致绝缘失效。
-
-
河南邦信防腐材料有限公司
牺牲阳极 阴极保护测试桩 参比电极 固态去耦合器 恒电位仪 深井阳极 智能电位采集仪 天线杆 升降杆 雷电预警系统 避雷针 雷电检测

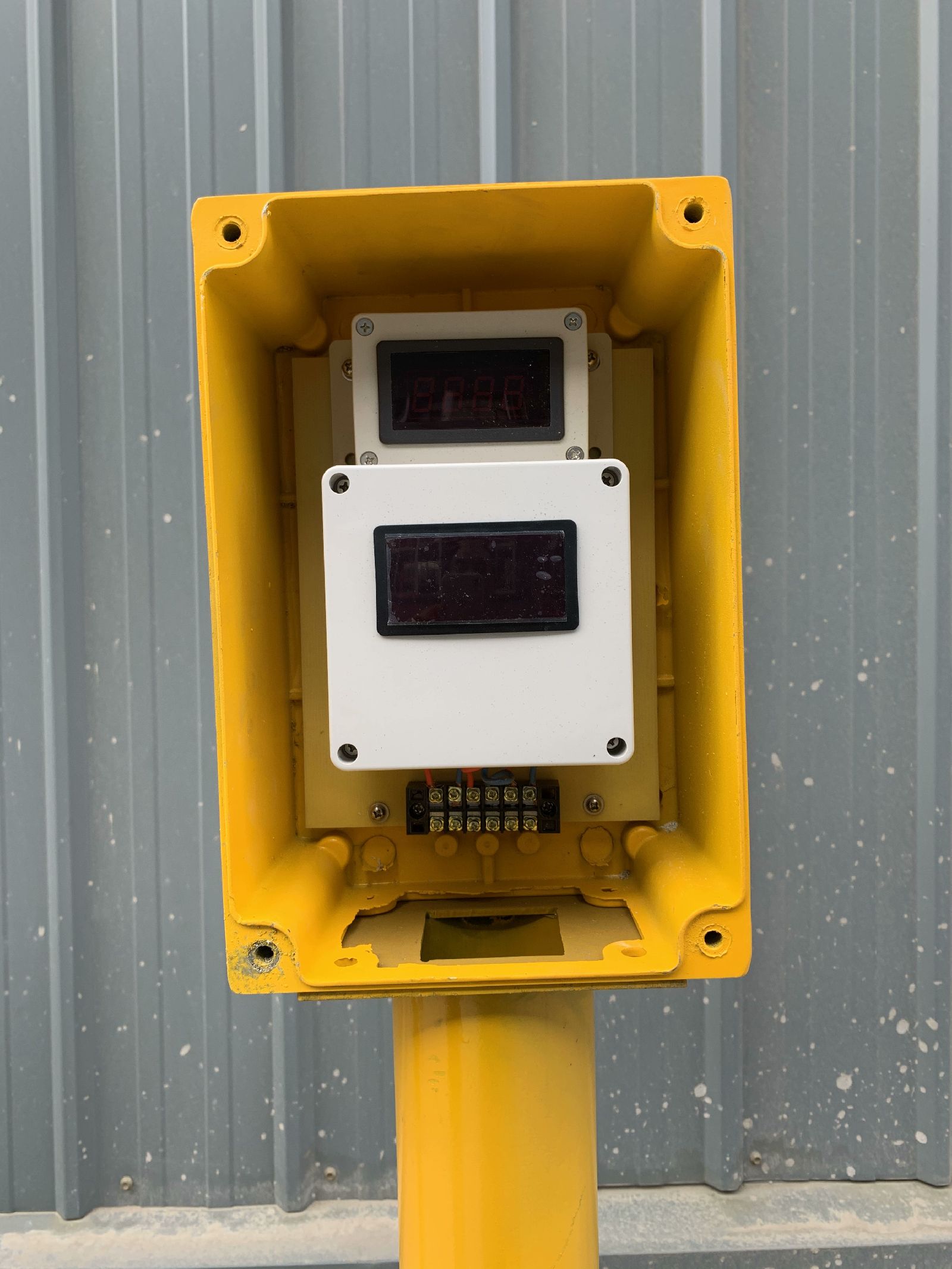

GPRS电位信息传送器电位信息采集仪 无线智能电位传送器
页面价格仅供参考，具体请联系报价起批量 价格 - 1-4 台
￥180.00 - ≧5 台
￥170.00
- 产品型号：BX
- 品 牌：邦信
- 所 在 地：河南郑州
- 更新日期：2025-12-27
选择 1台起售 ￥180.00 库存充足 -+合计：1台总价：180.00元内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。河南邦信防腐材料有限公司 地址： 河南省金水区国基路建工集团B座19138062880
